Intelligent corner reflector



— 智能人工雷達角反射器 —

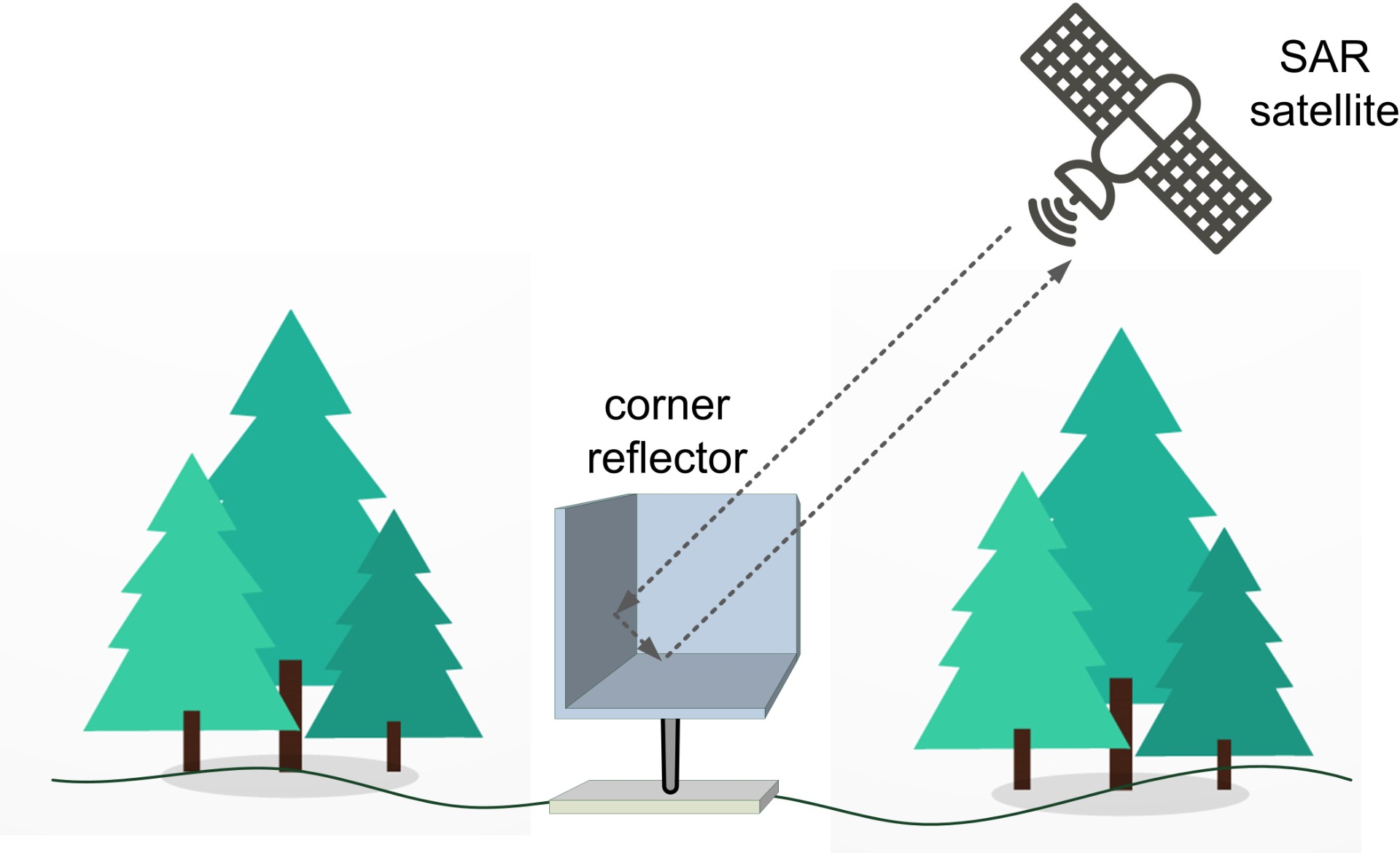

        台灣山區環境複雜,植被茂密,人工建物稀少,對於雷達衛星之反射回波訊號較差處(或難以獲得良好反射回波),如於植被覆蓋之潛在大規模崩塌或山區邊坡,應用InSAR分析技術常有其限制性。鑒此,人工雷達角反射器(corner reflector / artificial reflector;簡稱CR)可視為雷達衛星於地表上之反射鏡,其於設置點能獲得穩定且良好之雷達反射訊號,俾利長時序InSAR地表變形解算。

       為迎合不同目標及場域需求,SINOTECH開發矩形四面體雷達角反射器(rectangle trihedral corner reflector)。並依雙重衛星軌道觀測及物聯網(internet of things, IoT)監測需求,研發雙軌道角反射器智能角反射器(intelligent corner reflector,可結合IoT感測器)及太陽能供電角反射器(solar corner reflector),並獲兩項新型專利(角反射器及雙軌雷達反射器:新型第M607200號;自供電角反射器:新型第M616769號)。於全台各山區邊坡、公路與原鄉部落等,累計17處建置CR實績 (by March 2022)

       相對於三角形三面體CR,矩形三面體雷達角反射器之《優勢》為:

  1. 相同邊長尺寸,矩形四面體CR之雷達截面積(radar cross-section; RCS,截面積愈大,信號特徵愈強)為業界慣用三角形三面體CR之9倍。
  2. 經政大校園實驗驗證,矩形四面體CR於Sentinel-1A雷達衛星影像像素上的反射亮點,為相同尺寸三角形三面體CR之2-3倍,可有效提升觀測區InSAR候選點數量(如下圖)。
  3. 反射三面體材質採不鏽鋼網狀設計,可疏導降低表面風壓,避免降雨積水致使回波訊號散射等不良影響。
  4. 安裝時僅需調整衛星入射水平方位角,不需調整衛星入射俯仰角,即可獲得良好反射回波訊號,簡化外業安裝程序。

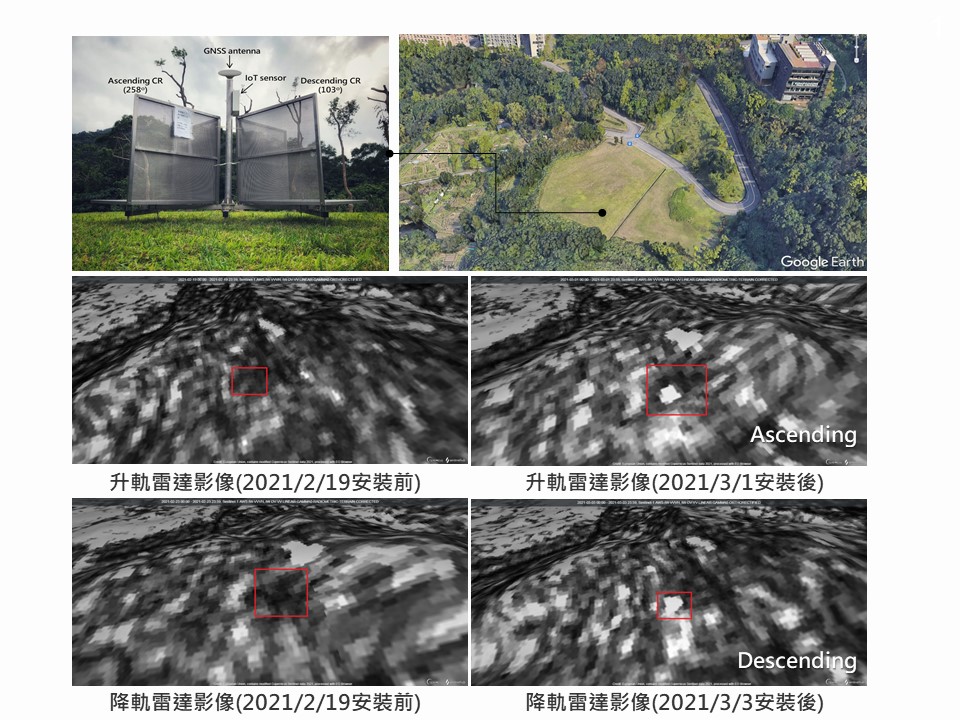

雙軌雷達角反射器安裝前後之地表反射強度比較

矩形三面體雷達角反射器 · 類型與適用建議

A .單軌道-平放型角反射器

適於環境開闊之都會區場域或山區平坦地,安裝簡便,僅需簡易固定。

單軌觀測

B. 雙軌道-平放型角反射器

適於環境開闊之都會區場域或山區平坦地,安裝簡易。安裝後不需調整方位角,可同時觀測升軌與降軌雷達衛星。

雙軌同步觀測

C. 單軌道-立柱型角反射器

適於環境侷限、受植被環繞或透空度略差之山區場域,立柱依現場高度調整。

單軌觀測

C. 雙軌道-立柱型角反射器

適於環境侷限、受植被環繞或透空度略差之山區場域,立柱依現場高度調整,可同時觀測升軌與降軌雷達衛星。

雙軌同步觀測

D. 太陽能自供電-折疊型角反射器 (New!)

適於環境開闊之都會區場域、山區平坦地或汛期需重點觀測變異區,攜帶安裝簡便。安裝後可自行發電儲於蓄電池,提供本體或鄰近加值IoT環境感測器與氣象儀之供電需求。

單或雙軌觀測

註:以上款式可依環境監測需求,搭配IoT感測器,升級為智能角反射器

技術開發與應用實績
